Chcete rozšířit možnosti připojení u svého notebooku? Rádi byste doma jen zacvakli notebook do docku a měli připojený velký monitor a všechna další zařízení? Tento článek vám pomůže vyznat se v rozdělení dokovacích stanic tohoto výrobce. Představíme vám jejich možnosti a zároveň příslušnou kompatibilitu.

Aktuální nabídka použitých dockovacích stanic

Nejprve si pojďme říci, co to vlastně dokovací stanice je. Jde o zařízení, ke kterému se připojuje notebook přes speciální dokovací konektor. Tento doplněk disponuje řadou rozšiřujících portů navíc, ať už jde o ty USB, grafické porty a mnohé další. Tím pádem nabízí vašemu notebooku více možností z hlediska připojení externích zařízení.

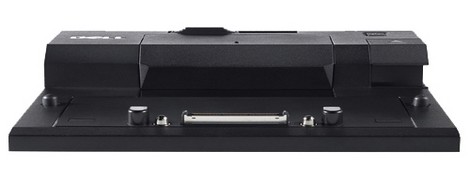

Dell E-port II

Jinak nazývaný replikátor portů můžete mít umístěný napevno doma nebo v kanceláři a po návratu z cest do něj jen vsunete notebook a máte rázem portů, kolik potřebujete. Do nich můžete mít napevno připojený monitor, klávesnici a ostatní periferie dle svých potřeb.

Pokud využíváte notebooky značky Dell, narazíte na několik postarších, ale i současných dokovacích stanic. Abyste se v jejich označení lépe vyznali a měli představu o počtu nabízených portů, přinášíme vám jejich stručný souhrn.

Dělení dokovacích stanic společnosti Dell

Základním modelem společnosti Dell je dokovací stanice E-port velice často označovaná jako PR03X a E-port Plus s označením PR02X. Větší řešení PR02X se od toho menšího PR03X liší v následujících detailech.

Dell PR03XDell PR02X
USB 2.05x5x
eSata/USB1x1x
VGA1x1x
RJ451x1x
DisplayPort1x2x
DVI1x2x
PS/2-2x
Sériový port-1x
Paralelní port-1x
Audio vstup1x1x
Audio výstup1x1x

Pokud byste si rádi dopřáli dokovací stanice s rychlejšími porty USB 3.0, můžete využít Dell E-port Replicator PR03X s USB 3.0. Jeho přesné složení portů je následující – 1x DisplayPort, 1x DVI s podporou HDMI přes adaptér, 1x VGA, 1x eSata, 3x USB 2.0, 2x USB 3.0, 1x RJ45, 1x audio vstup a 1x audio výstup.

Na trhu můžete pochopitelně narazit i na druhou řadu dokovacích stanic E-port II a E-port Plus II. Ty se od sebe liší následující výbavou portů.

Dell E-port II
(PR03X s USB 3.0)
Dell E-port Plus II
(PR02X s USB 3.0)
USB 2.03x3x
USB 3.02x2x
eSata/USB1x1x
VGA1x1x
RJ451x1x
DisplayPort1x2x
DVI1x2x
PS/2-2x
Sériový port-1x
Paralelní port-1x
Audio vstup1x1x
Audio výstup1x1x

Kompatibilita dokovacích stanic

Výše uvedené dokovací stanice Dell jsou pochopitelně kompatibilní s příslušenými notebooky značky Dell. Zde je jejich výčet.

Dell E-port PR03X je kompatibilní s řadou Dell Latitude a konkrétními modely E4200, E4300, E4310, E5400, E5410, E5250, E5420, E5430, E5440, E5450, E5500, E5510, E5520, E5530, E5540, E5550, E6220, E6230, E6320, E6330, E6400, E6400 ATG, E6400 XFR, E6410, E6410 ATG, E6420, E6420 ATG, E6420 XFR, E6430, E6430 ATG, E6430s, E6440, E6500, E6510, E6520, E6530, E6540, E7240, E7250, E7440, E7450 a Latitude XT3. Dále jsou to produkty Dell Precision Workstation M2400, M4400, M4500, M4600, M4700, M4800, M6500, M6600, M6700, M6800.

Dell E-port PR02X je kompatibilní s Dell Latitude E4200, E4300, E4310, E5400, E5410, E5420, E5500, E5510, E5520, E6220, E6320, E6400, E6400 ATG, E6400 XFR, E6410, E6410 ATG, E6420, E6420 ATG, E6500, E6510, E6520, E5430. E5440, E5530. E5540, E6230, E6240, E6430, E6440, E6530, E6540, ST a XT3. Dále je to Dell Precision Workstation M2400, M4400 (130 W), M4500 (130 W), M4600 (180 W), M4700 (180 W), M4800 (180 W), M6400 (210 W), M6500 (210 W), M6600 (240 W), M6700 (240 W), M6800 (240 W).

Dell E-port PR03X s USB 3.0 je kompatibilní s Dell Latitude E4200, E4300, E4310, E5400, E5410, E5420, E5500, E5510, E5520, E6220, E6320, E6400, E6400 ATG, E6400 XFR, E6410, E6410 ATG, E6420, E6420 ATG, E6500, E6510, E6520, E5430. E5440, E5530. E5540, E6230, E6240, E6430, E6440, E6530, E6540, ST, XT3 a s Dell Precision Workstation M2400, M4400, M4500, M4600, M4700, M4800, M6500, M6600, M6700, M6800.

Dell E-port II 130 W je kompatibilní s Dell Latitude E4200, E4300, E4310, E5250, E5270, E5400, E5410, E5420, E5430, E5440, E5450, E5470, E5500, E5510, E5520, E5530, E5540, E5550, E5570, E6220, E6230, E6320, E6330, E6400, E6400 ATG, E6400 XFR, E6410, E6410 ATG, E6420, E6420 ATG, E6420 XFR, E6430, E6430 ATG, E6430s, E6440, E6500, E6510, E6520, E6530, E6540, E7240, E7250, E7270, E7440, E7450 a E7470.

Napájení dokovacích stanic Dell

K dokovací stanici je potřeba napájecí zdroj. Nad vhodným zdrojem je třeba se zamyslet. U repasovaných stanic zdroje často nebývají součástí dodávky. Základní doporučení je: Používejte minimálně 90 W zdroj. V Lepším případě takový, který bude mít alespoň o 30 W více než zdroj samotného notebooku.

Tím se vyhnete tomu, že notebook po připojení k dokovací stanici poběží v úsporném režimu. Správně zvolený zdroj bude tedy vypovídat o bezproblémovém použití dokovací stanice Dell.

Notebooky a kompatibilní stanice

Dell má na svých stránkách velkou tabulku kompatibility (mají ji až dole), která umožňuje se zorientovat obráceně - podle vybraného notebooku vybrat vhodnou dockovací stanici. Níže jsme ji převzali a zkrátili pro obvyklejší modely.

Kompatibilní systémyE-PortE-Port PlusE-Legacy Expansion PortE-Port IIE-Port Plus IIDok Dell SuperSpeed USB D3000 DockDok D3100 USB 3.0 DockDell Universal Dock D6000Dok a stojan DS1000Dok Dell WD15Dok Dell USB MKS14 ve stojanu monitoru
Typ připojeníE-PortE-PortE-PortE-PortE-PortUSB 3.0 typu AUSB 3.0 typu AUSB 3.0 typu A a USB 3.0 typu CUSB 3.0 typu C se stojanemUSB 3.1 typu CUSB 3.0 typu A se stojanem
Latitude 3160
Latitude 3180
Latitude 3189
Latitude 3190
Latitude 3190 2 v 1
Latitude 3330
Latitude 3340
Latitude 3350
Notebook Latitude 13 3379 2 v 1
Latitude 13 3380 Laptop
Latitude 3390 2 v 1
Latitude 3440
Latitude 3450
Latitude 3460
Tenký klient Latitude 3460 Mobile
Latitude 3470
Latitude 3480/3488
Tenký klient Latitude 3480 Mobile
Latitude 3490
Latitude 3540
Latitude 3550
Latitude 3560
Latitude 3570
Latitude 3580/3588
Latitude 3590
Latitude E4200
Latitude E4300
Latitude E4310
Latitude 5175 2 v 1
Latitude 5179 2 v 1
Latitude E5250
Latitude 5250
Notebook Latitude E5270
Tenký klient Latitude 5280 Mobile
Latitude 5280/5288
Latitude 5285 2 v 1
Latitude 5289 2 v 1
Latitude 5290
Latitude 5290 2 v 1
Latitude E5400
Odolný notebook Latitude 5404
Latitude E5410
Odolný notebook Latitude 5414
Odolný notebook Latitude 5420
Latitude E5420
Latitude 5420
Latitude E5420M
Odolný notebook Latitude 5424
Latitude E5430
Latitude E5440
Latitude E5450
Latitude 5450
Latitude E5470
Latitude 5480/5488
Latitude 5490
Latitude 5491
Latitude 5495
Latitude E5500
Latitude E5510
Latitude E5520
Latitude 5520
Latitude E5520M
Latitude E5530
Latitude E5540
Latitude E5550
Latitude 5550
Latitude E5570
Latitude 5580
Latitude 5590
Latitude 5591
Latitude E6220
Latitude E6230
Latitude E6320
Latitude E6330
Latitude E6400
Latitude E6400 ATG
Latitude E6400 XFR
Latitude E6410
Latitude E6410 ATG
Latitude E6420
Latitude E6420 ATG
Latitude E6420 XFR
Latitude E6430
Latitude E6430 ATG
Latitude E6430s
Latitude 6430u
Latitude E6440
Latitude E6500
Latitude E6510
Latitude E6520
Latitude E6530
Latitude E6540
Odolný tablet Latitude 7202
Odolný notebook Latitude 7204
Mimořádně odolný tablet Latitude 7212
Latitude 7214 Rugged Extreme
Ultrabook Latitude E7240
Latitude E7250
Latitude 7250
Latitude E7270
tenký klient Latitude E7270 Mobile
Latitude 7275
Latitude 7280
Latitude 7285 2 v 1
Latitude 7290
Latitude 7350 2 v 1
Latitude 7370
Latitude 7380
Latitude 7389 2 v 1
Latitude 7390
Latitude 7390 2 v 1
Latitude 7404 Rugged Extreme
Latitude 7414 Rugged Extreme
Latitude 7424 Rugged Extreme
Latitude E7440
Latitude E7450
Latitude E7470
Latitude 7480
Latitude 7490
Latitude XT
Latitude XT2
Latitude XT2 XFR
Latitude XT3
Latitude Z600



Aktuální nabídka použitých dockovacích stanic

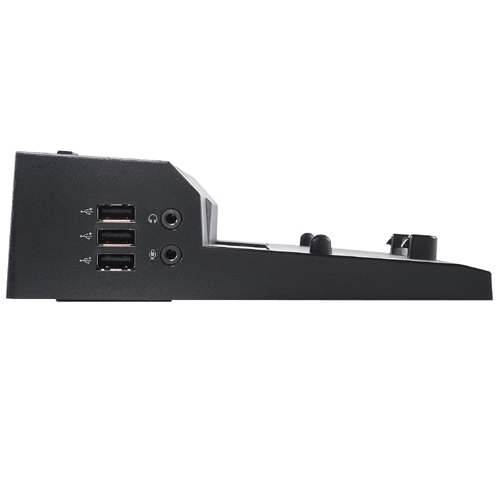

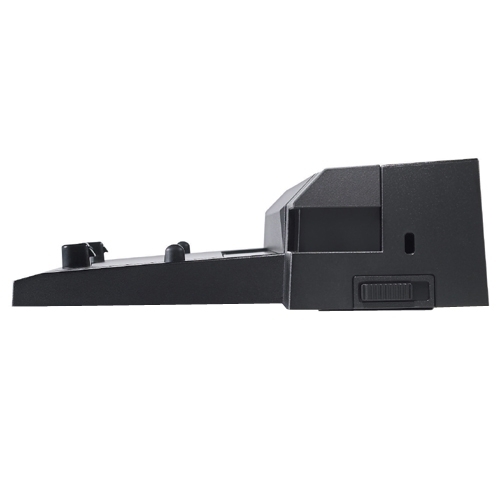

Dell E-port II levá Dell E-port II pravá
