Výběru základní desky se věnuje
zpravidla daleko menší pozornost než výběru
procesoru a dalších komponent. Je to zcela
neoprávněné. Výkon a rozšiřitelnost
počítače totiž závisí velkou měrou na volbě
základní desky. Chcete vybrat dobrou
základní desku? Přečtěte si tento článek.
Když chcete stavět nebo renovovat počítač, začněte volbou základní desky. Základní desky se dělí především podle platformy na desky pro procesory Intel a pro AMD. Výkon desky určuje především jeho čipset. Velmi důležité jsou i dostupné sloty a to, jaké deska podporuje standardy.
Než si ukážeme vlastnosti některých konkrétních čipsetů, popíšeme si jednotlivé části základní desky.
Sloty:
ISA - jedná se o pomalou 16ti bitovou sběrnici,
která se už dnes nepoužívá. Můžeme se s ním
setkat u starších počítačů. U
novějších počítačů je nahrazen
výkonnějším slotem PCI. Slot sloužil k
připojování modemů, síťových a
zvukových karet a dalších zařízení.
Protože se jednalo o nejrozšířenější
standard, občas někdo má nějakou specializovanou ISA kartu.
PCI - stejně jako slot ISA, využívá se i PCI k
připojení modemů, síťových karet a
dalších komponent. S PCI sloty se setkáváme
dnes u levnějších desek se staršími
čipsety. PCI dnes nahrazuje sběrnice AGP a PCI-express
AMR - rozhraní určené především pro
modemy. Na kartě pro AMR je pouze linková, analogová
část modemu a o ostatní se postará deska, procesor
a operační systém. Modemům pro AMR se říká
softmodemy. Dnes už se toto rozhraní téměř
nepoužívá.
AGP - rozhraní určené především pro
výkonné grafické karty. Vyrábělo se v
různých rychlostech. Nejrychlejší je AGP 8x. Dnes
je toto rozhraní vytlačováno rychlejším
rozhraním PCIe.
PCIe (PCI-express) - výkonné rozhraní,
kterým je vybavena většina moderních
základních desek. Ve verzi PCIe 1x nahrazuje
rozhraní PCI a ve verzi PCIe 16x nahrazuje AGP. Je tedy určeno
pro připojení periferií i grafických karet
Rozhraní pro pevné disky:
ATA (UATA) - rozhraní pro disky ATA s
maximální přenosovou rychlostí 100 nebo 133MB/sec.
Toto je rychlost rozhraní, skutečná přenosová
rychlost disku je menší.
SATA - novější rozhraní s
maximální přenosovou rychlostí až 3GB/sec.
Levné disky s tímto rozhraním jsou zpravidla
stejně rychlé jako disky s rozhraním ATA, desku
máte ale už připravenou na snadný upgrade. Navíc
se pro připojení disku s rozhraním SATA
používá tenký kabel, který
nebrání proudění vzduchu, jako to bylo u disků s
rozhraním ATA.
RAID - rozhraní, které umožňuje připojit několik
pevných disků do diskového pole. Počítač potom k
celému poli přistupuje jako k jednomu disku. Disky je
možné zapojit buď paralelně - stejná data se
ukládají na oba disky, nebo sériově - data se
rozdělí a část se zapíše na jeden disk a
část na druhý. První způsob využijete, pokud
vám jde o spolehlivost. Když na jednom disku dojde k chybě,
můžete použít data z druhého disku. Druhý způsob
zvolíte, pokud vám jde o rychlost a velkou kapacitu. Data
jsou uložena v ideálním případě v
polovičním čase a kapacita diskového pole se
sčítá.
Rozhraní pro periferie:
Sériový port (COM) - velmi starý port,
který stále přežívá a najdeme ho i na
nových základních deskách.
Používá se tam, kde je potřeba malý datový
tok. Dříve se používal například pro
připojení myši apod. Dnes je nahrazen portem USB.
Paralelní port (LPT) - je také port, který
už má za sebou hodně let. Rovněž jej najdeme i na nových
základních deskách a připojíme přes něj
například některé starší tiskárny.
Dnes je také nahrazován portem USB.
USB - univerzální sériový port,
který se využívá k připojení
tiskáren, scannerů a dalších
zařízení. Je to nejpoužívanější port
a v počítači jich určitě využijete více. V
současné době je nejrozšířenější
verze 2.0, která je mnoho násobně rychlejší
než verze 1.1
Firewire - velmi rychlý port, který se dnes
uplatní především pro připojení videokamer
a některých digitálních fotoaparátů.
Další konektory na základní desce:
PS/2 - Konektor pro připojení klávesnice a myši
S/PDIF - standard zavedený firmami Sony a Philips,
určený pro připojení různých zvukových
zařízení.
RJ-45 - konektor pro připojení k počítačové
síti. Využijete ho i pro připojení některých ADSL
a WiFi modemů.
RJ-11 - konektor pro připojení modemu k telefonní lince.

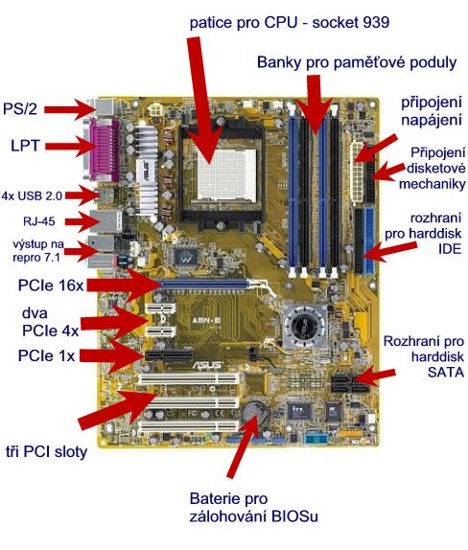

Na obrázku je vidět popis jednotlivých komponent základní desky Asus A8N-E.
Mozkem základní desky je čipset. Čipová sada spojuje dohromady procesor, paměť a další komponenty a výrazně ovlivňuje celkový výkon sytému. Při stavbě počítače se mnoho začátečníků dopouští té chyby, že si vyberou rychlý procesor a ušetří na základní desce. Je to podobné, jako bychom chtěli dát do trabantu motor z Rolls Royce. Výhodnější je koupit kvalitní základní desku a pomalejší procesor než obráceně. V současné době je na trhu několik generací čipsetů od různých firem. Velký výkonostní skok přišel s nástupem PCIe. Proto o koupi levné desky bez podpory PCIe uvažujte jen pokud víte, že nebudete požadovat v dohledné době upgrade počítače. Například grafické karty pro sloty AGP jsou postupně nahrazovány výkonnějšími kartami do PCIe slotů. Po nějaké době už bude grafických karet s AGP minimum a cena u nich nebude tak klesat jako u PCIe.
Pár slov si zaslouží také chlazení základních desek. Novější výkonné čipsety vyžadují zpravidla přídavné chlazení. Některé desky mají na čipsetu větráček, který umí čipové sadě velmi účině "schladit hlavu". Nevýhodou aktivního chlazení bývá větší hlučnost. Protože čipové sady nepotřebují chladit tolik jako třeba procesor, je možné využít i tiché pasivní chladiče. Ty zaberou ale větší prostor a u některých desek není potom už dostatek místa pro výkonější grafickou kartou do PCIe slotu. Zejména pokud plánujte využívat některou z karet nVidia 7800GT/GTX nebo ATI 1800XL/XT a pasivní chladič čipsetu, zjistěte si předem, zda se Vám vše do počítače vejde. Řešením může být i dražší case s větráním. Větrání umístěné na počítačové skříni bývá tišší a čipset pak uchladíte i menším pasivním chlazením.
V tabulce jsou uvedeny základní parametry některých nejprodávanějších čipových sad od různých výrobců.
Výrobce | Model | PCIe | Paměti | SATA | platforma/socket |
Intel | Intel 845 | - | DDR 266 | - | Intel/478 |
Intel | Intel 865 | - | DDR 400 | - | Intel/478 |
Intel | Intel 915, 925 | Ano | DDR2 533 | Ano | Intel/775 |
Ati | 9100IGP | - | DDR 400 | - | Intel/478 |
Ati | Xpress 200 | Ano | DDR2 667(Intel) | Ano | Intel/775,AMD/939 |
nVidia | nForce 2 | - | DDR 400 | - | AMD/Socket A |
nVidia | nForce 3 | - | DDR 400 | Ano | AMD/754, Intel/478 |
nVidia | nForce 4 | Ano | DDR 400 | Ano | AMD/939,AMD/754 |
VIA | PT800, PT880 | - | DDR 400 | - | AMD/754,AMD/478 |
VIA | K8T800 Pro | - | DDR 400 | Ano | AMD/939 |
